自限溫電伴熱帶過流保護開關容量的選擇
2014-3-5 來源： 瀏覽：6039
自限溫電伴熱帶過流保護開關容量的選擇
所有的自控電伴熱的電源部分，都需要接上過流保護劑漏電保護，作為必要的電氣保護，與熱線相關的電氣設備葉需要完全符合中國的電氣規程。
1,。單一電源最大熱線長度

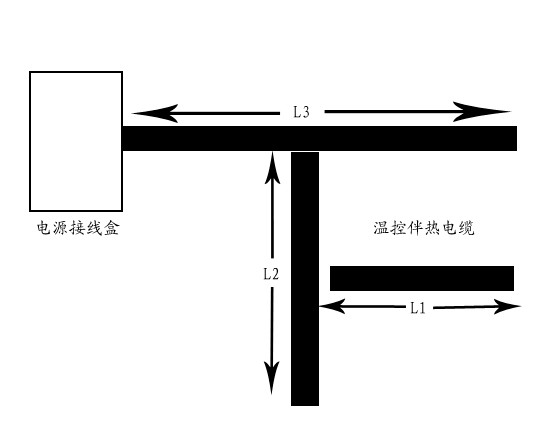

一個電源點所能聯接的最大熱線長度定義如下圖：
舉例：120m長電熱帶，如何選擇過流保護開關
第一步：決定Ts（熱線啟動時，管道可能處于的最低溫度）Ts=0℃
第二步：根據Ts確定過流保護開關容量，查表
第三步： 根據表5，發現Lmax=67m,需5A開關，Lmax=136m需10A開關。現熱線長度為L=120m,選10A開關足夠。
L1+L2+L3＜最大熱線長度Lmax

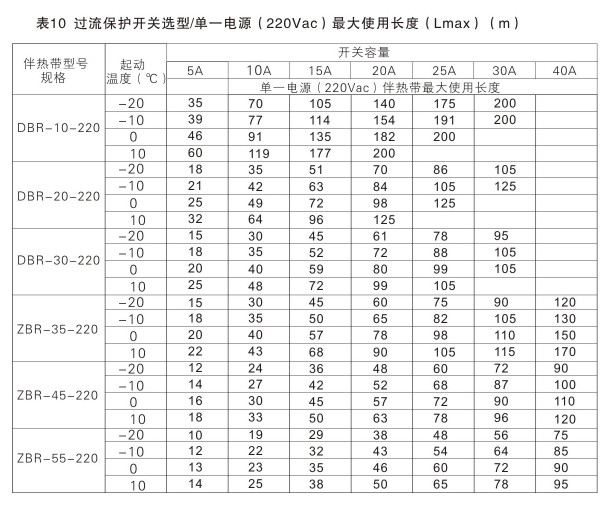

單一電源是最大熱線長度與過流保護開關的容量關系可查表
2.電路對地漏電保護
根據IEEF規范（515-1989）建議，每一根電伴熱線路應相配采用30mA對地漏電開關（Elcb-Earth L cak Circuit Breaker）做電工保護，特別是在防爆區|危險區或腐蝕區，當管道需要經常維修和電伴熱帶容易受到機械損壞的區域。
3.啟動與過流保護
電熱帶低溫起懂時有較大啟動電流特性。安裝使用長度較大的電熱帶應配用雙閘同時接通電源。1分鐘后或待電熱帶正常工作后進行切換至保研裝置。（此保險數按正常工作電流AC220V熔斷保護器選配）
